| Herkunftsort: | Chongqing |
| Markenname: | Bosun |
| Zertifizierung: | ISO9001, CE, CQC,CCC |
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | 999 - 9999 USD |
| Verpackung Informationen: | HOLZETUI |
| Lieferzeit: | 15 Werktage |
| Zahlungsbedingungen: | T/T, L/C, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 PC pro Monat |
| Produkt-Name: | Elektrische Transformator-Nebenstelle | Farbe: | Wie erforderlich |
|---|---|---|---|
| ODM/OEM: | Angenommen | Zertifikat: | ISO, 9001 CQC, CCC, CER |
| Zahlung: | T/T L/C | Verpackung: | HOLZETUI |
| Markieren: | Fertignebenstelle der elektrischen Planquadrate,Elektrische Vertrags-Nebenstelle der Planquadrat-TNB,Fertig-TNB-Vertrags-Nebenstelle |
||

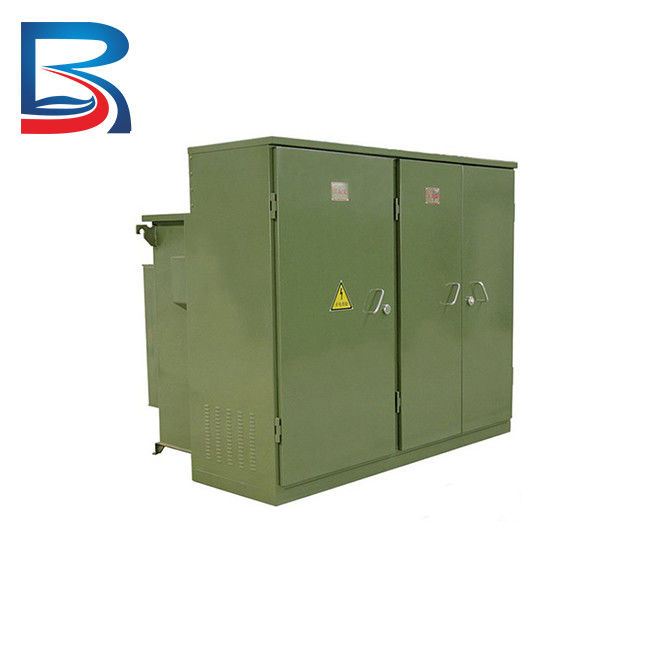

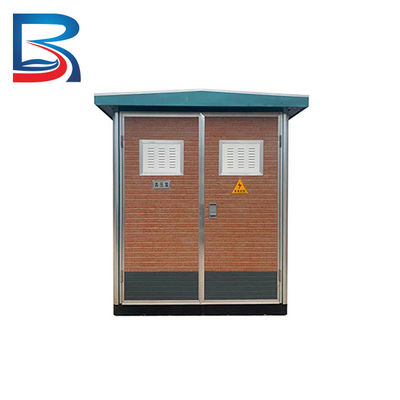

Vorfabrizierte elektrische Transformator-Nebenstelle TNB für elektrische Planquadrate
Produkt-Beschreibung
Spannungspegel
• Gewöhnlich bis verwendet für Mittelspannungsverteilung um 12kV auf der Primärseite.
• Abwärtsspannung zu 400V oder zu 690V auf der Sekundärseite.
• Passend für Anwendungen mit den Transformatorkapazitäten bis zu gegen 1600 KVA.
Entwurfs-Spezifikationen
• Einschließungsschutzbewertung von IP54 oder höheres sich gegen Staub und das gelegentliche Spritzen des Wassers schützen.
• Isolierungsklasse von mindestens E (140°C) für Transformatoren und Schaltanlage.
• Ausrüstung und Komponenten entsprechen Iec-Standards für elektrische Nebenstellen.
• Optionale Schutzgeräte wie Überspannungsschutz, Messwandler, etc.
Temperaturüberwachung
• Natürliche oder Druckluftkühlsysteme, zum von Hitze von den Komponenten zu zerstreuen.
• Temperaturfühler, zum von umgebenden und internen Temperaturen zu überwachen.
• Die Temperaturüberwachungseinheiten, zum von Gebläse-Drehzahlen zu regulieren, aktivieren Warnungen, etc.
• Wärmetauscher oder Flüssigkeitskühlung für hohe umgebende Temperaturen.
• Optionale Klimaanlage für Extrembedingungen.
Betriebssicherheit
• Integrierte Schutzrelais und Leistungsschalter für Überstrom, Überlastung und Kurzschlusssicherung.
• Optionales schützendes Neu legen für Erdschlüsse, über/unter Spannungen, Rückleistung, etc.
• Vom Gitter automatisch sich zu trennen Islanding-Verhinderung, während der Ausfälle.
• Feuerunterdrückung Systeme und Schutzerdung.
• Warnungen, Indikatoren und Bedienfelder für die Überwachung und Operation.
• Sicherheitsmaßnahmen wie die Blockierung von Türen und von Eindringlingsentdeckung.
Spezifikation
| Nennspannung | 12/17.5/24kV | 36kV |
|
Standardanwendbares |
IEC 62271 – 202 (IEC 61330) | IEC 62271 – 202 (IEC 61330) |
| Normale umgebende Temperatur | 40 ° C | 40 ° C |
| Maximale umgebende Temperatur | 50 ° C | 50 ° C |
| Einschließungsbau | Modular | Modular |
| Belüftung | Natürlich | Natürlich |
| Temperaturklasse (Std.) | K 10 | K 10 |
| Millivolt- und LV-Fach | IP 54 | IP 54 |
| Transformatorfach | IP 23 | IP 23 |
| Nennspannung (KV) | 12/24kV | 36kV |
| Netzfrequenz (KV-Effektivwert) | 28/50 | 70 |
| Antrieb (KV P) | 75/125 | 170 |
| Bewertete Frequenz (Hz) | 50/60 | 50/60 |
| Bewertetes normales gegenwärtiges (a) | 630 | 630 |
| Ausschaltvermögen (a) | 630 | 630 |
| Herstellung die Kapazität (Ka) | 52.5 / 40 | 50 |
| Bewertetes normales gegenwärtiges (a) | 630 | 630 |
| Ausschaltvermögen (Ka) | 21/16 | 20 |
| Herstellung die Kapazität (Ka) | 52.5 / 40 | 50 |
| Nennleistung (KVA) – Öl | 2500 | 2000 |
| Nennleistung (KVA) – trockene Art | 2500 | 2000 |
| Bewertete Sekundärspannung (V) | 433 | 433 |
| Schaltgruppe | Dyn 11 | Dyn 11 |
| Klopfende Strecke | + 5 in den Schritten von 2,5% | + 5 in den Schritten von 2,5% |
| IP | Ja | Ja |
| Interner Bogen | Ja | Ja |
| Einschließungsklasse | Ja | Ja |
| Schlagversuch | Ja | Ja |
| Kurzschlusstest auf Erdung | Ja | Ja |
Vorteile
Qualität 1.Excellent
2,24-Stunden-Service
Entwurf 3.Professional
Technik 4.Advanced
Lieferung 5.Rapid
Produktionsanlagen
Technik
Anlagen der Generation 1.Power
2.Substations
Gebäude 3.Commercial
Mitten 4.Data
Systeme der Energie 5.Renewable
6.Transportation
