Startseite ProdukteKompakte Transformator-Nebenstelle

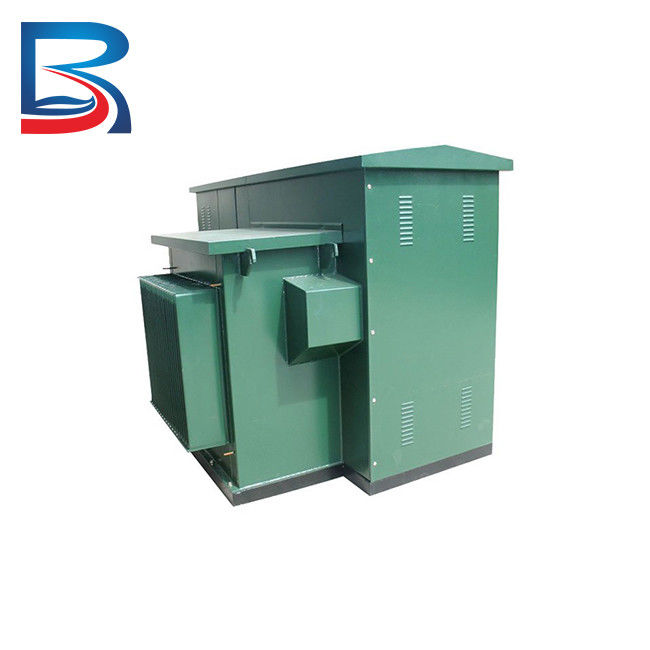

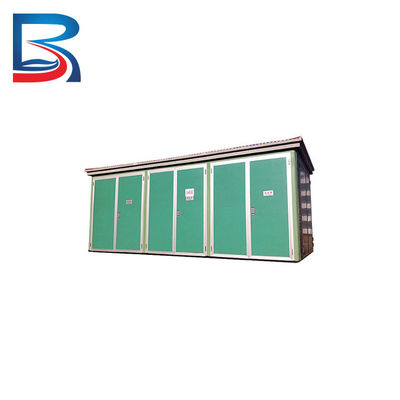

4 Phasen-Stromversorgungs-Vertrags-Transformator-Nebenstelle für elektrische Planquadrate und Landstraße

4 Phasen-Stromversorgungs-Vertrags-Transformator-Nebenstelle für elektrische Planquadrate und Landstraße

  • 4 Phasen-Stromversorgungs-Vertrags-Transformator-Nebenstelle für elektrische Planquadrate und Landstraße
  • 4 Phasen-Stromversorgungs-Vertrags-Transformator-Nebenstelle für elektrische Planquadrate und Landstraße
4 Phasen-Stromversorgungs-Vertrags-Transformator-Nebenstelle für elektrische Planquadrate und Landstraße
Produktdetails:
Herkunftsort: Chongqing
Markenname: Bosun
Zertifizierung: ISO9001, CE, CQC,CCC
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: 999 - 9999 USD
Verpackung Informationen: HOLZETUI
Lieferzeit: 15 Werktage
Zahlungsbedingungen: T/T, L/C, Western Union
Versorgungsmaterial-Fähigkeit: 2000 PC pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Produkt-Name: Stromversorgungs-Nebenstelle Farbe: Wie erforderlich
ODM/OEM: Angenommen Zertifikat: ISO, 9001 CQC, CCC, CER
Zahlung: T/T L/C Verpackung: HOLZETUI
Markieren:

Kompakte Transformator-Nebenstelle für Landstraße

,

4 Phasen-Stromversorgungs-Nebenstelle

,

Elektrische Planquadrat-Stromversorgungs-Nebenstelle

4 Phasen-Stromversorgungs-Nebenstelle für elektrische Planquadrate und für Landstraße





Produkt-Beschreibung



Komponenten



• Transformatoren sind die Schlüsselausrüstung, die zwischen Spannungspegeln umwandelt. Verschiedenen Arten werden basiert auf Leistungsbedarf benutzt.

• Leistungsschalter wie Öl, Vakuum und Unterbrecher SF6 werden für schnelle Isolierung und Schutz verwendet. Sie haben Unterbrechungs- und Kurzschlussbewertungen, die Systemstörungen zusammenbringen.

• Schalter wie Trennungsschalter und -Lasttrennschalter werden benutzt, um Linien für Wartung zu lokalisieren.

• Überspannungsschutz verringert Überspannungen vom Blitz, von der Schaltung und von den Störungen. Er leiten Überspannung um, um zu reiben.

• Stromwandler und Transformatoren werden für das Messen, Schutz und Steuerung benutzt. Sie liefern lokalisierte Niederspannungsertrag.



Entwurfserwägung



• Plan - Komponenten werden vereinbart, um Raumverwendung, Zugänglichkeit, Zukunftexpansion und Abtrennung zu optimieren durch Spannungsklasse.

• Abkühlen - ausreichender Belüftung, Kühlkörpern und Kühlsystemen werden basiert auf Umgebungsbedingungen und Ausrüstungswärmebelastungen zur Verfügung gestellt.

• Erdung - eine niedrige Widerstanderdungsanlage wird benutzt, um gefährliche Spannungen unter Störungen zu begrenzen.

• Isolierung - Komponenten werden basiert auf der höchsten Netzspannung plus ausreichende Sicherheitsspannen isoliert.

• Steuerung - Nebenstellen benutzen häufig Fernendstellen, um SCADA-Steuerung und -überwachung über langen Abständen zu erleichtern.

• Sicherheit - Umkreissicherheit, Überwachungsanlagen und Personalzugriffsbeschränkungen erhöhen körperliche Sicherheit.



Pläne



• Innennebenstellen haben alle Ausrüstung, die in einem Gebäude für Schutz vor Wetter untergebracht wird. Sie erfordern Grundlagen, Wände und Dächer.

• Nebenstellen im Freien haben die Ausrüstung, die direkt im Freien installiert ist. Sie erfordern, weniger Zivilarbeiten aber werden herausgestellt, um zu verwittern.

• Modulare/Fabrik-erbaute Nebenstellen werden von vorfabrizierten Modulen oder von Behältern zusammengebaut, die am Ort transportiert und installiert sind.

• Nebenstellen der GIS (Gas Isolierschaltanlage) verwenden Gas SF6 als isolierendes Medium anstelle der Luft. Sie haben einen kompakten Abdruck.



Spezifikation





Nennspannung 12/17.5/24kV 36kV



Standardanwendbares

IEC 62271 – 202 (IEC 61330) IEC 62271 – 202 (IEC 61330)
Normale umgebende Temperatur 40 ° C 40 ° C
Maximale umgebende Temperatur 50 ° C 50 ° C
Einschließungsbau Modular Modular
Belüftung Natürlich Natürlich
Temperaturklasse (Std.) K 10 K 10
Millivolt- und LV-Fach IP 54 IP 54
Transformatorfach IP 23 IP 23
Nennspannung (KV) 12/24kV 36kV
Netzfrequenz (KV-Effektivwert) 28/50 70
Antrieb (KV P) 75/125 170
Bewertete Frequenz (Hz) 50/60 50/60
Bewertetes normales gegenwärtiges (a) 630 630
Ausschaltvermögen (a) 630 630
Herstellung die Kapazität (Ka) 52.5 / 40 50
Bewertetes normales gegenwärtiges (a) 630 630
Ausschaltvermögen (Ka) 21/16 20
Herstellung die Kapazität (Ka) 52.5 / 40 50
Nennleistung (KVA) – Öl 2500 2000
Nennleistung (KVA) – trockene Art 2500 2000
Bewertete Sekundärspannung (V) 433 433
Schaltgruppe Dyn 11 Dyn 11
Klopfende Strecke + 5 in den Schritten von 2,5% + 5 in den Schritten von 2,5%
IP Ja Ja
Interner Bogen Ja Ja
Einschließungsklasse Ja Ja
Schlagversuch Ja Ja
Kurzschlusstest auf Erdung Ja Ja





Team Show



4 Phasen-Stromversorgungs-Vertrags-Transformator-Nebenstelle für elektrische Planquadrate und Landstraße 0



Team 1.Professional



Dienstleistungen 2.Comprehensive



Qualitätskontrolle 3.Strict



Inspektion 4.Comprehensive



Garantie 5.Responsibility





Entwurf



4 Phasen-Stromversorgungs-Vertrags-Transformator-Nebenstelle für elektrische Planquadrate und Landstraße 1





Warum uns wählen Sie



4 Phasen-Stromversorgungs-Vertrags-Transformator-Nebenstelle für elektrische Planquadrate und Landstraße 2





Sachkenntnis 1.Our



Produkte 2.Quality/Dienstleistungen



Preiskalkulation 3.Competitive



4.Innovation



6.Possibles



7.Authorization durch ABB Schneider Siemens
