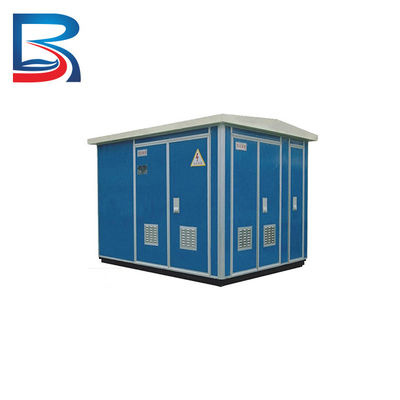

TNB-Vertrags-Transformator-Nebenstelle für Bahnhof und Landstraße

Innenart im Freien TNB-Vertrags-Nebenstelle für Bahnhof und Landstraße

Produkt-Beschreibung

Eine kastenähnliche Nebenstelle (kurz gekennzeichnet als eine „Kastensubvention“) ist ein kompakter ganzer Satz Netzverteilungsausrüstung, die Hochspannungsschaltanlage, Verteilungstransformatoren, Schwachstromschaltanlage, Energiemeßausrüstung und Blindleistungskompensationsgeräte in eins kombiniert oder einige Kästen entsprechend einem bestimmten verdrahtenden Entwurf.

Es ist für Gebrauch in Dreiphasen-Systemen Wechselstrom-10/0.4KV als Mittel der verteilenden Energie nach Grundsätzen und für Verteilung passend. Verglichen mit europäischen kastenähnlichen Nebenstellen der gleichen Kapazität, haben amerikanische kastenähnliche Nebenstellen eine angemessenere Struktur. Europäische kastenähnliche Nebenstellen installieren den Transformator und die gewöhnlichen Hochspannungselektrogeräte in das gleiche Metalloberteil, das eine hohe Temperatur im Transformatorfach ergibt und Wärmeableitung schwieriger und auswirkender Ertrag macht.

Zusätzlich benutzen europäische kastenähnliche Nebenstellen gewöhnliche Hochspannungslastsschalter und -sicherungen und Schwachstromschaltanlage im Kasten, mit dem Ergebnis der größeren Maße. Amerikanische kastenähnliche Nebenstellen sind zu europäischen kastenähnlichen Nebenstellen in der Struktur unterschiedlich. Von der Planperspektive werden das Schwachstromfach, das Transformatorfach und das Hochspannungsfach nicht in einer T-Form aber in einer Querform vereinbart. Von einer strukturellen Perspektive wird diese Art der kastenähnlichen Nebenstelle in zwei Teile unterteilt: Vorder- und Rückseite.

Das Vorderteil enthält die Hochs und Tiefs-Spannungs-Operationsabstände, einschließlich Hochs und Tiefs-Spannungsverteiler, Lastsschalterfunktionierengriffe, die Nullastspannung, die Schnittschalter regulieren, die Einstecksicherungen, die Ölmessstäbe, etc. Der hintere Teil ist der Öltank und Heizkörper, in den die Transformatorwicklung, der Eisenkern, Hochspannungsder lastsschalter und die Sicherung gesetzt werden. Überspannungsschutz benutzt auch ölgeschützten Metalloxidüberspannungsschutz. Der Transformator beseitigt Ölkissen und benutzt einen Siegelöltank, der entsprechend dem Prinzip des konstanten Öl- und Gasabstandsvolumens entworfen ist, wenn dem Öltank und der Heizkörper der Luft ausgesetzt sind und macht Wärmeableitung einfach.

Der Schwachstromleistungsschalter verwendet einen Plastikoberteilleistungsschalter als der Hauptschalter und abgehenden Leistungsschalter. Wegen seiner vereinfachten Struktur, des Abdruckes und des Volumens dieser Art der kastenähnlichen Nebenstelle werden groß verringert. Wegen seiner kleinen und einseitigen Tür ist sein erforderlicher Abdruck nur 1/4 die einer europäischen kastenähnlichen Nebenstelle, und sein Volumen ist nur 1/5 bis 1/3 einer europäischen kastenähnlichen Nebenstelle der gleichen Kapazität.

Amerikanische kastenähnliche Nebenstellen benutzen Sicherungen, um die Hochspannungsautomatischen Luftleistungsschalter der seite und des Plastikoberteils zu schützen, um die Schwachstromseite zu schützen, die die selbe wie die Schutzmethode ist, die in den chinesischen Transformatoren der Verteilung 10kV angewendet wird. Hochspannungssicherungen schützen interne Störungen in den Transformatoren, während automatische Luftleistungsschalter Schwachstromseitenlinie Überstrom, Kurzschluss und Undervoltagestörungen schützen. Die Nachteile von amerikanischen kastenähnlichen Nebenstellen sind, dass der Lastsschalter im Öl untergetaucht wird, das das Öl veranlaßt, durch Bogen karbonisiert zu werden und zerlegt zu werden und schädliche Gase wie Acetylen produziert, die verringert Leistung und hat verursacht Unfälle.

Zusätzlich gibt es keine sichtbaren Trennstellen und macht es ungünstig für Wartung. Da der Schwachstromschutz und die Meßmethoden, die in den US angewendet werden, zu denen unterschiedlich sind, die in China verwendet werden, kommen amerikanische kastenähnliche Nebenstellen nicht mit Schwachstromschutz und dem Messen.

Um den Bedarf von inländischen Benutzern zu erfüllen, produzierte inländisch kastenähnliche Nebenstellen werden ausgerüstet mit Schwachstromlinienverzweigern auf der Schwachstromseite. Weil kastenähnliche Nebenstellen herausgestellt werden, um Sonnenlicht für lange Zeitspannen zu verweisen, beeinflußt es die Wärmeableitung von Plastikoberteilleistungsschaltern und macht sie unfähig, Lasten und Kurzschlussstrom richtig zu trennen, die zu Hochspannungsseitenstörungen führen können.

Spezifikation

Unternehmensprofil

1. Chongqing Bosun Electrical Co. , Wurde Ltd. im Jahre 1996 hergestellt, gefunden in Banan District Chongqing China, mit bequemem Transport, abdeckt einen Bereich von 8.000 Quadratmetern.

2.Devoted in der Forschung und Entwicklung, in der Herstellung, in der Installation und in den Verkäufen von ganzen Sätzen Hochs und Tiefs-Spannungsschaltanlage und -Regeleinrichtung von 40.5kV zu 0.22kV.

3.more als 20 CCC-/CQCzertifikate, erfüllen die Bedingungen des höchsten Schutzniveaus von IP65 und Höhenumwelt von 4500 Metern, erhält das GB/T19001: /ISO9001 2016: Qualitätssicherungssystembescheinigung 2015,

Entwicklungsabteilung der Fertigware 4.A, Designteam.

Arten 5.Various des Produktbau- und -herstellungsentwurfs durch die Anwendung von fachkundigen mechanischen und elektrischen CAD-Entwurfs-Software-Systemen des Computers.

Überwachung 6.Complete, Messen und Testgerät, zum der hohen Produktqualität sicherzustellen.

Fertigungsstraße 7.Complete einschließlich CNC-Verarbeitungsausrüstung, schweißende Ausrüstung und das Hebezeug erfordert für Kabinettproduktion, verbiegende Ausrüstung des Hauptleitungsträgers, Ausrüstung, Elektrowerkzeuge, und andere Versammlungsproduktionsausrüstung konservierend erfordert für komplette Versammlungsproduktion.

8.More als 10 Produkterfindungspatente und Gebrauchsmusterpatente.

Service 9.Excellent zuerst basiert auf dem Motto „Qualität, Kunde vorderst, Überleben durch Qualität, Entwicklung durch Service, ununterbrochene Verbesserung.“

Material

1.The Schranktür nimmt einen doppelten abgeschrägten Randprozeß an, der die strukturelle Stärke des gleichen Materials um 50% erhöht.

der Installation 2.The alle Löcher werden unter Verwendung eines mehrschichtigen stempelnden und ausdehnenden Prozesses gemacht, den die gleitende Drahtsituation durch mehr als 80% verringert.

Löcher des Einlasses 3.The und des Ausgangs nehmen einen Verbundwerkstoff von Knockdownlöchern und von quadratischen Löchern an, die während der Vor-Ort-Installation flexibel vorgewählt werden können.

Kasten 4.The nimmt einen doppelten faltenden Prozess an, der die strukturelle Stärke des gleichen Materials um 50% erhöht.

Stromkreis des Steuer 5.The nimmt einen zusammengesetzten Entwurf des Entstörungsmodus und des Feuerschutzmodus an und groß verringert das Brennen der Fan- und Wasserpumpenausrüstung, die für Feuerschutz während der Entstörung bestimmt ist.

Vorteile

Qualität 1.Excellent

2,24-Stunden-Service

Entwurf 3.Professional

Technik 4.Advanced

Lieferung 5.Rapid
